Các đặc điểm chính và thiết kế cấu trúc

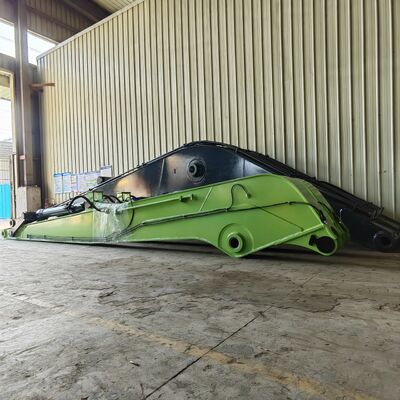

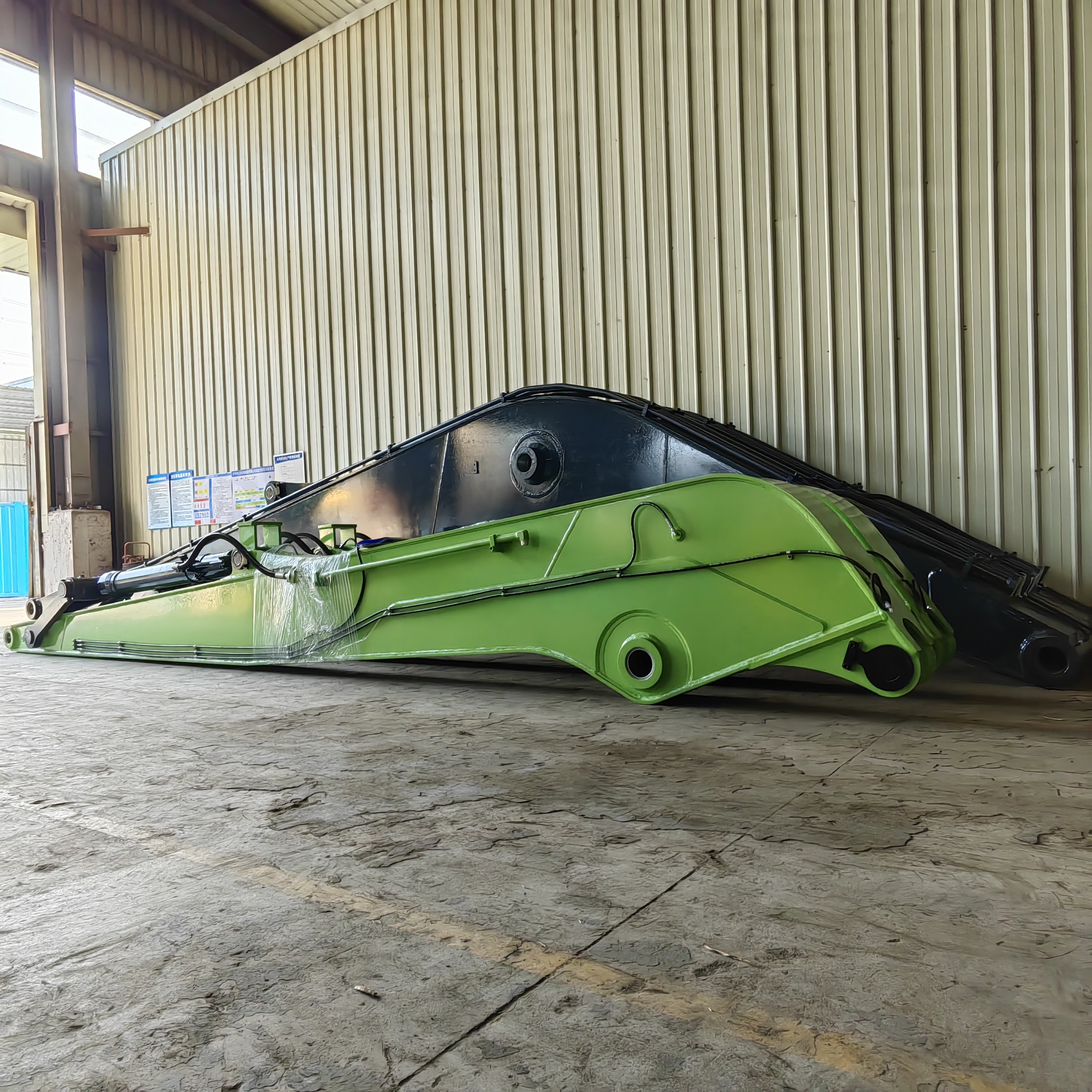

Cánh tay dài của máy đào, còn được gọi là phần mở rộng cánh đỡ hoặc phần đính kèm tầm xa, là một sửa đổi chuyên biệt được thiết kế để mở rộng đáng kể phạm vi hoạt động của máy đào tiêu chuẩn.Bằng cách thay thế hoặc mở rộng boom ban đầu và thanh, các thiết bị gắn kết này cho phép máy đạt được bán kính hoạt động từ 10 mét đến hơn 40 mét, tùy thuộc vào cấu hình.Thiết kế thường sử dụng thép hợp kim thấp (HSLA), như WELDOX, để duy trì tính toàn vẹn cấu trúc trong khi quản lý trọng lượng.
 |
* Lò hố * Dự án sông |
|
* Mang lấy để lấy gỗ * Long Reach |
Các cấu hình cấu trúc thường được phân loại thành ba loại dựa trên các yêu cầu ứng dụng:

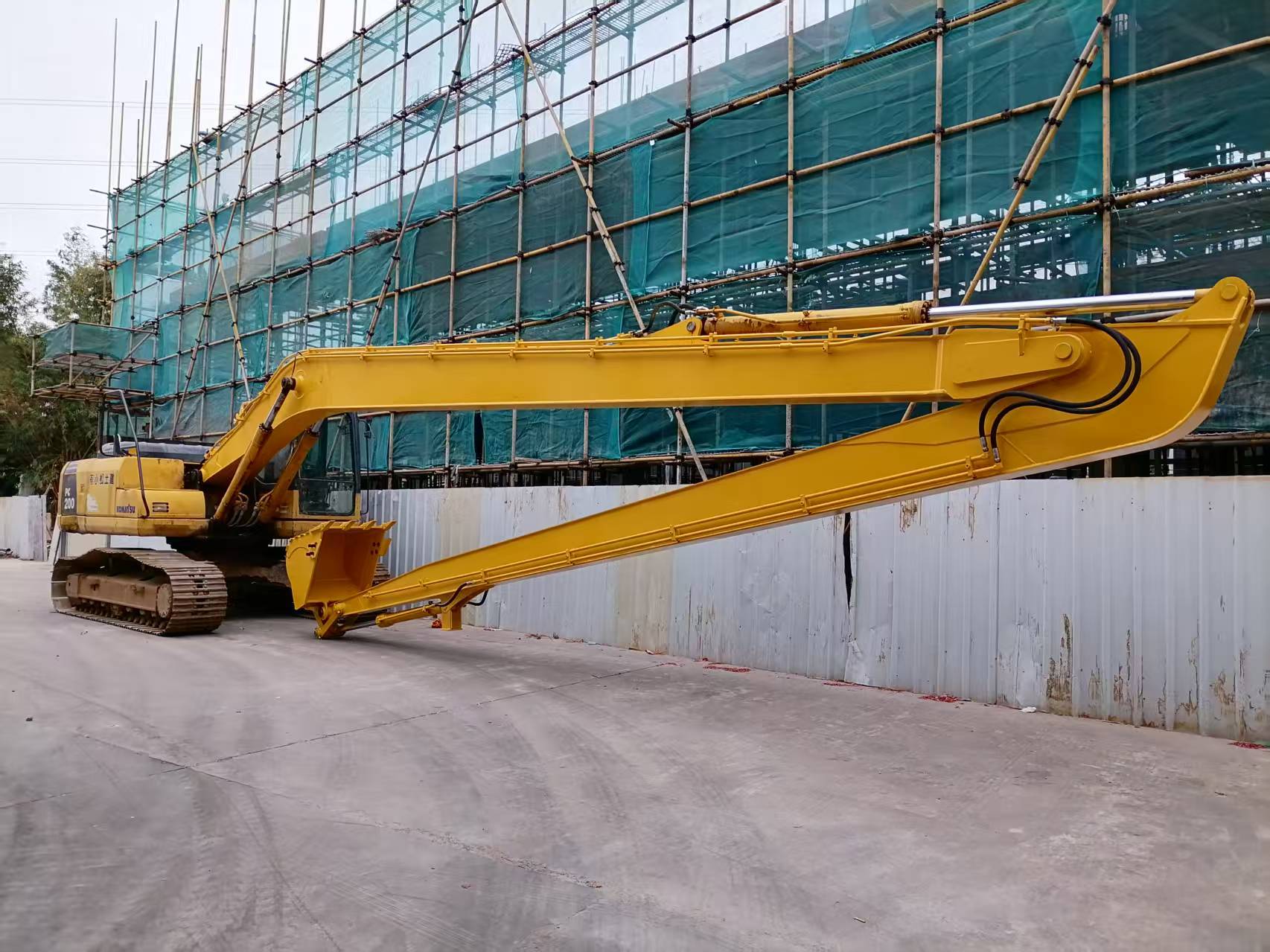

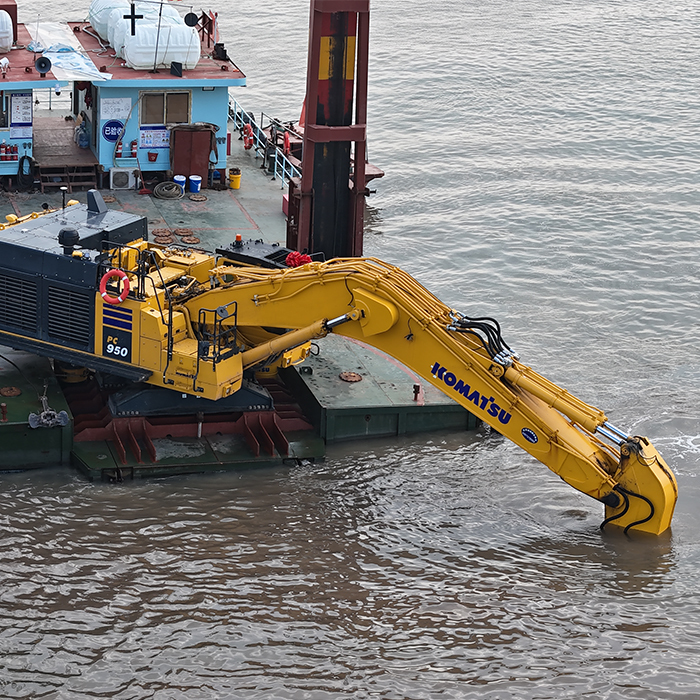

Hai giai đoạn:Đây là sự sửa đổi phổ biến nhất cho khai quật sâu. Nó bao gồm một cây cột mở rộng và một thanh dài hơn. Nó chủ yếu được sử dụng cho việc hoàn thiện sườn, khai quật hố nền tảng sâu,và đào nước sông khi chiều rộng và độ sâu theo chiều ngang là quan trọng.
Ba giai đoạn:Thường được gọi là "bàn tay phá hủy", cấu hình này bao gồm một điểm khớp thêm (bàn tay giữa).làm cho nó lý tưởng cho việc tháo dỡ tòa nhà cao tầng (lên đến 30 mét)Nó thường có một điều chỉnh góc cố định hoặc thủy lực cho xô hoặc bộ ngắt.
Cánh tay trượt / kính thiên văn:Được thiết kế cho độ chính xác dọc, loại này cho phép cánh tay mở rộng và rút lại theo kính thiên văn.giảm thiểu dấu chân của hoạt động.
Quy trình sản xuất và chi tiết sản xuất
Việc sản xuất cánh tay dài là một công việc kỹ thuật chính xác vượt xa việc hàn đơn giản.Nó đòi hỏi thiết kế hỗ trợ máy tính tiên tiến (CAD) và phân tích yếu tố hữu hạn (FEA) để mô phỏng phân phối căng thẳng và ngăn ngừa sự cố cấu trúc dưới tải.
Chọn vật liệu và cắt
Quá trình sản xuất bắt đầu với việc lựa chọn các tấm thép bền cao (thường dày 10-12mm cho các tấm chính).Sản xuất hiện đại sử dụng máy cắt plasma CNC để đảm bảo rằng các hình học phức tạp của các tấm bên và xương sườn tăng cường bên trong được cắt với độ chính xác milimetĐộ chính xác này rất quan trọng cho việc lắp đặt đúng các thành phần bên trong.
hàn và lắp ráp
Giai đoạn lắp ráp liên quan đến hàn bằng robot hoặc hàn thủ công có kỹ năng. Để đảm bảo độ bền, các nhà sản xuất sử dụng hàn cung chìm hoặc hàn cung được bảo vệ CO2 cho các lớp chính.Cấu trúc bên trong được củng cố bằng tấm đệm và thiết kế phần hộp để chống lại lực xoắn.
Sửa máy và hoàn thiện
Sau khi cấu trúc chính được hàn, đầu phun được xử lý giảm căng thẳng (thường là lão hóa do rung động) để loại bỏ căng thẳng bên trong do nhiệt hàn gây ra.Các lỗ chân ( lỗ khoan) sau đó được khoan chính xác bằng cách sử dụng các nhà máy khoan ngang lớn để đảm bảo sự liên kết hoàn hảo với xi lanh thủy lực của máy đào và liên kếtCuối cùng, đơn vị trải qua nổ bắn để loại bỏ rỉ sét và vỏ xay, tiếp theo là áp dụng chất chống ăn mòn và lớp phủ.
Câu hỏi thường gặp (FAQ)
Q1: Những yêu cầu bảo trì cho một cánh tay dài là gì?
A: Bảo trì là rất quan trọng do căng thẳng cao trên cấu trúc mở rộng.
Lôi trơn: Lôi trơn các chân và vỏ là rất quan trọng.các chân cần phải được làm sạch trước khi bôi trơn để ngăn ngừa mài mòn mài mòn.
Kiểm tra: Kiểm tra thường xuyên các vết nứt trong hàn, đặc biệt là gần gốc và ngón chân của hàn.
Q2: Thời gian thực hiện điển hình cho sản xuất một cánh tay dài là bao nhiêu?
A: Tùy thuộc vào độ phức tạp (2 giai đoạn so với 3 giai đoạn) và trọng tải cụ thể, quy trình sản xuất thường mất từ 15 đến 30 ngày.mua sắm vật liệu, hàn, gia công và sơn.
